Circuiti elettrici e mondo reale

Un altro argomento di cui si parla poco ed i suoi effetti sono trascurati si basa sul fatto che qualunque componente viene considerato ideale mentre nella realtà non lo è.

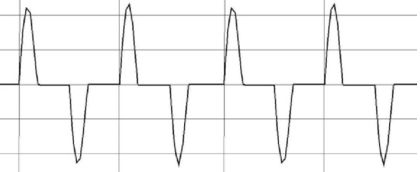

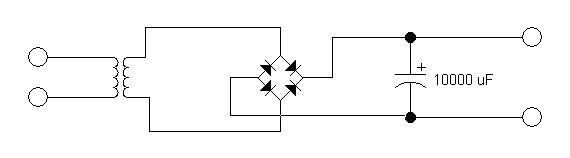

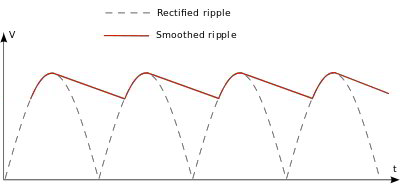

Abbiamo già scritto riguardo al trasformatore e di un caso particolare del suo utilizzo proprio per i suoi limiti nel mondo reale.
Occorre una premessa. In elettronica si fa uso di due componenti che hanno effetti opposti, il condensatore e l’induttore. Essi presentano un valore chiamato reattanza che varia con la frequenza ma in contrapposizione l’uno con l’altro. Nel condensatore è inversamente proporzionale alla frequenza mentre nell’induttore lo è direttamente.
Prendiamo il caso del condensatore ideale che presenta una reattanza nel mondo reale che all’aumentare della frequenza il valore della sua reattanza diminuisce però nel mondo reale lo fa a tal punto di cambiare segno cioè finisce per comportarsi come un induttore. Questo fenomeno si presenta a frequenze molto alte, oltre la gamma udibile ma indirettamente la influenza. Basti pensare ai condensatori preposti alla stabilità in un amplificatore od al filtraggio dei disturbi in radiofrequenza che proprio dove devono essere più efficaci si comportano al contrario.
Aggiungiamo poi che nei tipi economici e quindi i più utilizzati, la loro capacità varia con la tensione di lavoro e ad esempio in certi condensatori ceramici a metà della loro tensione nominale il loro valore si riduce della metà o meno.

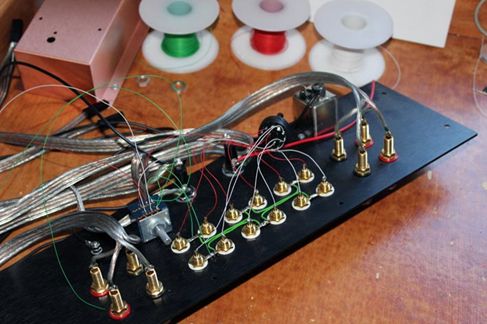

Anche un semplice collegamento con un filo elettrico oppure una pista di un circuito stampato deve essere valutato prendendo in considerazione anche le reattanze capacitive e induttive che in certi casi giocano un ruolo molto importante. Oppure gli accoppiamenti con i fili o le piste adiacenti.
In Domaudio, per questo motivo, il progetto, la simulazione e la verifica finale sono fatti tenendo conto di tutti gli effetti che sono presenti nel mondo reale.

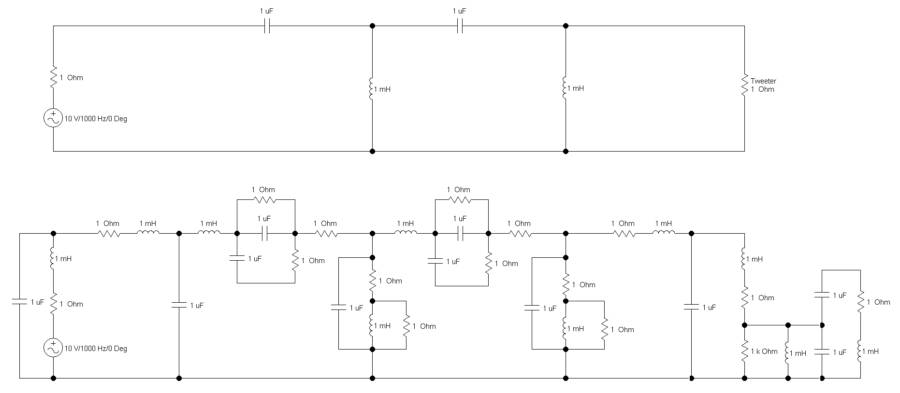

Prendiamo ad esempio un filtro cross over di un diffusore e ipotizziamo di dover progettare un passa alto del quarto ordine per il Tweeter. Lo schema elettrico potrebbe essere quello nel primo disegno. Ora sostituiamo i componenti ideali con quelli reali e otteniamo il secondo disegno:

Circuiti

Come potete intuire il risultato dal punto di vista elettrico e poi sonoro sarà diverso e imprevedibile quindi è bene utilizzare il disegno completo di tutte le componenti se si vuole lavorare correttamente ed ottenere il massimo risultato. Questo modo di lavorare è uno dei motivi per cui Domaudio raggiunge sempre l’eccellenza.




Filtri di rete tradizionali, loro limiti ed il DOMAUDIO KT4

In base a quanto letto nella puntata precedente ed in considerazione del fatto che la maggior parte delle apparecchiature audio non ha al suo interno filtri EMI/RFI o li ha molto blandi, per non parlare dei prodotti vintage; diventa importante per non dire fondamentale dotare l’impianto audio o audiovideo di un moderno ed efficace filtro.
I filtri in commercio si basano quasi esclusivamente sull’utilizzo di un trasformatore che non essendo ideale presenta reattanze che creano un filtraggio naturale. Ne sanno qualcosa i costruttori di trasformatori d’uscita per amplificazioni valvolari che devono combattere questo fenomeno per estendere la banda audio e far sì che l’effetto di filtraggio sia oltre i 20kHz.
Questo sistema presenta due grossi inconvenienti. Il primo è che gli avvolgimenti di rame con cui è realizzato il trasformatore presentano una resistenza posta in serie alla linea elettrica d’alimentazione e tanto più si richiedere corrente tanto più sarà grande la caduta di tensione. Non a caso la lamentela comune riguarda la perdita di dinamica una volta inserito tale sistema di filtraggio nell’impianto.
Il secondo problema è che l’effetto di filtraggio del trasformatore varia in funzione della frequenza perché le reattanze variano il loro valore e addirittura cambiano stato passando da induttive a capacitive e creando risonanze che invece di filtrare i disturbi addirittura li accentuano a quelle determinate frequenze.

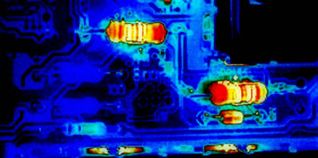

La soluzione Domaudio è ovviamente la migliore, altrimenti non sarebbe stata mai proposta ed è quella di non fare uso di un trasformatore ma di usare un approccio scientifico e molto più efficacie. Infatti consiste nell’uso di dispositivi elettrici che operano, per la massima efficacia, ognuno in una gamma di frequenza e trasformano per effetto Joule la corrente di disturbo in calore, quindi tra l’altro non reimmettendola nella rete come i classici filtri capacitivi.
Tutto questo in parallelo alla rete e quindi senza cadute di tensione e preservando così la dinamica sonora.
Sono state individuate le bande di frequenza interessate ai disturbi e per ognuna è stato disegnato il filtro più opportuno. Prima di tutto la banda audio che tra l’altro quasi mai è presa in considerazione.
Poi da 50 KHz a 10 MHz dove sono presenti i disturbi dovuti agli alimentatori a commutazione.
Fino a 30 MHz i disturbi in modo differenziale e da 30 MHz a 100 MHz quelli di modo comune.
Oltre ci sono le trasmissioni wireless (telefoni cellulari, router wifi, bluetooth, …)
Poi i filtri Domaudio non si limitano al solo filtraggio ma hanno molte funzioni interessanti:
• Terra equipotenziale. Il collegamento di tutte le connessioni di terra provenienti dagli apparecchi va ad una barra equipotenziale. Questo vuol dire che se si ha l’accortezza di utilizzare tutti i cavi di alimentazione dello stesso tipo e della stessa lunghezza, allora tutti gli apparecchi saranno allo stesso potenziale di terra e non ci sarà corrente che circola nei ritorno dei cavi di segnale (tipicamente le schermature) con i deleteri effetti che ne derivano.
• Ricerca fase corretta. Un ulteriore modo per ridurre la differenza di potenziale di terra tra gli apparecchi è la cosiddetta messa in fase. Dato che le correnti di dispersione negli apparecchi non sono simmetriche si può ricercare il verso della spina nella presa che ne determina il valore più basso. Per far questo è stato ideato un circuito elettronico che fa questo controllo con estrema precisione.
• DC Block. I trasformatori di grandi dimensioni presenti negli amplificatori per via della bassa resistenza del loro avvolgimento primario e per il fatto che per motivi economici sono realizzati per lavorare vicino al limite di saturazione del materiale ferromagnetico sono soggetti ad andare in saturazione e quindi a vibrare quando la tensione di rete è distorta e come conseguenza presenta anche una piccola tensione continua. Per questo motivo è stato inserito un dispositivo elettronico che la blocca. Ma a differenza di quelli tradizionali, molto semplici, questo non influisce sul suono.
• Soft Start. Molti componenti delle apparecchiature elettroniche sono soggetti a stress nell’attimo d’accensione per non parlare del picco di assorbimento di corrente soprattutto negli amplificatori. Questo porta ad una riduzione della vita operativa. Per questo motivo è stata inserita la funzione d’avviamento graduale detto anche soft start.
• Protezione da sovra tensione. Sono stati inseriti dei dispositivi che limitano i picchi di tensione dovuti a eventi atmosferici o al distacco di utilizzatori.
Insomma Domaudio come sempre ha pensato a tutto per preservare l’impianto ed il buon suono.




Protezione EMI RF

Dopo tanta attenzione ai contenitori dei nostri prodotti, non poteva mancare un buon filtro EMI/RFI posto direttamente nella vaschetta della spina a norme IEC e schermato da una opportuna custodia metallica. Solo così infatti si evita efficacemente l’ingresso nel contenitore delle interferenze presenti nella rete e condotte dal cavo d’alimentazione.

Mentre quasi sempre non viene utilizzata nessuna accortezza oppure ci si limita ad un componente, condensatore o induttore, montato sulla scheda interna che oltre ad essere poco efficacie non impedisce ai disturbi di entrare nel contenitore e irradiarsi dal tratto di cavo prima di arrivare ai componenti preposti al filtraggio.

I disturbi elettromagnetici sono presenti ad intensità e frequenze diverse a seconda della loro fonte.

Lungo la linea di trasporto che funge da antenna e che è collegata ad altre utenze civili e industriali con le loro fonti di disturbo, così da arrivare bella inquinata nella nostra presa di corrente.

Gli alimentatori a commutazione o switching ormai sempre più diffusi lavorano nella gamma da 100kHz a 500kHz che vuol dire che emettono disturbi a quelle frequenze ed alle loro armoniche.

Dispositivi wireless come i telefoni cellulari lavorano a 850/900/1,800/1,900 MHz, i router e le altre comunicazioni Wi-Fi in bande preposte a 1 GHz, 2,4 GHz, 3,6 GHz, 4,9 GHz, 5 GHz, 5,9 GHz, 6 GHz e 60 GHz.

In un ambiente ricco di molte fonti di interferenza, il filtraggio è un’operazione estremamente importante.

Un filtro per essere efficacie deve essere progettato con criteri moderni e non semplicemente la copia di filtri esistenti da anni e quindi efficaci solo nelle ristrette bande di frequenze e con le intensità che erano in uso allora.

I disturbi possono essere presenti in fase su entrambi i cavi d’alimentazione ed in questo caso una tipologia del filtro in configurazione single-ended non è sufficiente ma è necessario utilizzare una topologia differenziale con una bobina di modo comune che necessita di una grande precisione per rendere perfettamente uguali i flussi magnetici dei due avvolgimenti di cui è costituita. Ciò comporta ovviamente un costo superiore.

Per i motivi sopra elencati Domaudio utilizza solo filtri antidisturbo EMI/RFI che attenuano efficacemente le interferenze di modo differenziale e di modo comune creati per apparecchiature ad uso medicale e militare.

Protezione EMI RF

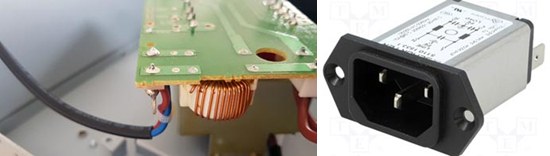

Foto a sinistra: il cavo di alimentazione entra nel contenitore e irradia i disturbi, poi per il filtraggio c’è solo una bobina di modo comune. Mentre nella foto a destra c’è la soluzione corretta adottata da Domaudio ovvero la vaschetta per la presa IEC e il filtro completo racchiusi in un contenitore metallico. Delta costo: circa 60 euro.

Poi fondamentale è un buon collegamento a terra che funge da percorso di ritorno per i disturbi di modo comune.
I disturbi si irradiano anche nell’ambiente sotto forma di onde elettromagnetiche e per proteggere l’apparecchio occorre, come abbiamo visto nell’articolo precedente un particolare contenitore e tante accortezze.

Come vedremo in seguito occorre prestare molta attenzione anche ai cavi di collegamento ed al filtraggio necessario.

Non solo è importante filtrare il rumore EMI/RFI ma è altrettanto importante proteggere i sensibili circuiti interni dalle scariche elettrostatiche che potrebbero danneggiare o addirittura distruggere i componenti. In queste condizioni è necessario utilizzare un filtro di modo comune con protezione elettrostatica incorporata.

Purtroppo tutto questo è poco percepito nella sua importanza perché questi disturbi non li vediamo e non sempre ne riconduciamo gli effetti a ciò che sentiamo ma molte volte il suono di un determinato abbinamento di cavi ed elettroniche è anche frutto della immunità o meno ai disturbi EMI/RFI. Avremo modo di approfondire questo nei prossimi numeri dedicati alle elettroniche ed ai cavi di interconnessione e di alimentazione.
