Top Quality Award di Fedeltà del Suono
Per la recensione di Fedeltà del Suono vedere l’articolo allegato a fondo pagina (Sezione download)
Contattateci per avere maggiori informazioni e per la scelta del modello più adatto alla vostra testina

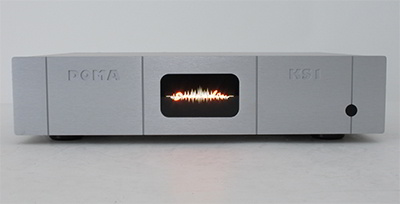

Configurazioni del pre fono KS1 MKII
Il pre fono KS1 per quanto riguarda l’ingresso MC è disponibile equipaggiato con trasformatore di step-up oppure con pre-pre.
Nel primo caso il trasformatore di step-up si può avere con quattro differenti caratteristiche per adattarsi perfettamente alla vostra testina, per cui esistono quattro differenti versioni di pre fono KS1:
- KS1 B20 – per testine MC a bassa impedenza ovvero compresa tra 3 e 40 Ohm con un rapporto di trasformazione 1:10 e quindi un guadagno di 20dB;
- KS1 A22 – per testine MC ad alta impedenza (ad esempio la classica Denon DL103) ovvero compresa tra 25 e 100 Ohm con un rapporto di trasformazione 1:12,5 e quindi un guadagno di 22dB;
- Il modello con pre-pre è il KS1 C23 – Il guadagno è impostato a 23dB ma in fase d’ordine si può richiedere un valore differente, come anche il carico che attualmente è di 120Ohm e 100pF;
- KS1 C6 – per testine MM a bassa tensione d’uscita ovvero inferiore a 2mV equipaggiato di trasformatore con un rapporto di trasformazione 1:2 e quindi un guadagno di 6dB.
Per saperne di più leggere il documento a fondo pagina: Approfondimento sul pre fono KS1 (nella sezione download)
l’articolo con l’annuncio di inizio produzione e continuate a leggere qui di seguito:
Regolazione del guadagno
Se si desidera cambiare il guadagno della sezione preamplificatrice MM si può inserire, un connettore con all’interno un resistore di opportuno valore nelle apposite prese RCA poste sotto i connettori d’uscita.
Domaudio propone i connettori necessari per questo preamplificatore.
In alternativa potete realizzarli voi e nella tabella seguente sono indicati i valori necessari.
Si consiglia un resistore di qualità da 0,5W e una selezione per avere una precisione inferiore a 1%.
Con i valori in commercio si ottengono i seguenti guadagni:
|
Valore in Ohm del resistore |
Guadagno a 1kHz (dB) |
|
39 |
46,7 |
|
47 |
45,7 |
|
56 |
44,9 |
|
68 |
44,1 |
|
86 |
43,2 |
|
100 |
42,7 |
|
120 |
42,1 |
|
180 |
41,5 |
|
220 |
40,7 |
|
270 |
40,3 |
|
330 |
40 |
|
1000 |
39,1 |
|
Senza resistore |
37,5 |
Per mantenere la massima qualità si consiglia di non superare i 46 dB.
Chi desidera altri valori può utilizzare l’apposito foglio elettronico scaricabile a fondo pagina nella sezione download.
Regolazione del bilanciamento
Si può altresì utilizzare la possibilità della regolazione esterna del guadagno per regolare un eventuale sbilanciamento tra i due canali della testina.
Chi desidera può utilizzare l’apposito foglio elettronico scaricabile a fondo pagina nella sezione download oppure richiederci i connettori già provvisti degli opportuni valori.
Regolazione del carico per le MM
Sul pre fono KS1 è possibile effettuare esternamente anche la regolazione del carico per la testina.
Per far questo sono state predisposte due prese RCA poste sotto l’ingresso MM.
Anche in questo caso Domaudio propone i connettori necessari.
Se invece desiderate realizzarli voi, sappiate che l’applicazione esterna del carico andrà in parallelo al carico inserito internamente che è di 47kOhm e 150pF.
Anche in questo caso si consiglia l’utilizzo di un resistore da 0,5W selezionato e di un condensatore della migliore qualità possibilmente in polistirene o policarbonato.
Regolazione del carico per le MC
Nel pre fono dotato di trasformatore di step-up utilizzando gli stessi connettori preposti alla regolazione del carico per la MM è possibile ottimizzare anche il carico della MC considerando che attualmente il carico interno è:
– KS1 B20 470 Ohm
– KS1 A22 300 Ohm
Per calcolare il carico necessario è possibile utilizzare l’apposito foglio elettronico scaricabile a fondo pagina oppure richiederci i connettori provvisti degli opportuni valori.
Scelta del KS1 col trasformatore di step-up adatto (mentre il KS1 C23 cioè con pre-pre va bene con tutte le testine).
Ingresso MM
-
- Impedenza d’ingresso: Regolabile
- Guadagno: Regolabile
Ingresso MC
- Impedenza d’ingresso: Regolabile
- Guadagno: 23 dB (a richiesta un valore differente)
- Impedenza d’uscita: 30 Ohm
- Dimensioni: 43x10,5x33 cm
- Peso: 8 Kg
- Prezzo: vedi pagina listino
- Disponibilità: Immediata
|
Marca |
Modello |
Impedenza Ohm |
Carico minimo Ohm |
Uscita microVolt |
Modello KS1 adatto |
|
Audio Technica |
A33EV |
10 |
100 |
300 |
B20 |
|
AT33PTG/II |
10 |
100 |
300 |
B20 |
|
|
AT50ANV |
11,5 |
100 |
120 |
B26 |
|
|
AT-ART7 |
12 |
100 |
120 |
B26 |
|
|
AT-ART9 |
12 |
100 |
500 |
B20 |
|
|
AT-F2 |
12 |
100 |
320 |
B20 |
|
|
AT-F7 |
12 |
100 |
350 |
B20 |
|
|
AT-OC9/III |
12 |
100 |
400 |
B20 |
|
|
AT-OC9/III LTD |
12 |
100 |
400 |
B20 |
|
|
AT-OC9ML/II |
12 |
100 |
400 |
B20 |
|
|
Benz Micro |
Ref 2 Silver |
8 |
100 |
300 |
B20 |
|
Glider L2 |
12 |
120 |
300 |
B20 |
|
|
L2 |
13 |
100 |
300 |
B20 |
|
|
MC Gold |
20 |
200 |
400 |
B20 |
|
|
Glider M2 |
24 |
200 |
800 |
B20 |
|
|
M2 |
24 |
200 |
800 |
B20 |
|
|
LP Ebony |
38 |
500 |
280 |
B20 |
|
|
Ruby 2 |
45 |
400 |
450 |
A22 |
|
|
Ruby H |
85 |
1000 |
800 |
A22 |
|
|
Glider H2 |
90 |
1000 |
2500 |
A22 |
|
|
H2 |
90 |
1000 |
2500 |
A22 |
|
|
MC20E |
110 |
47000 |
2200 |
A22 |
|
|
MC Silver |
120 |
1000 |
2000 |
A22 |
|
|
Ace L |
12 |
200 |
400 |
B26 |
|
|
Bloom H |
R50 |
8 |
100 |
480 |
B20 |
|
Cardas |
Heart |
40 |
400 |
300 |
A22 |
|
Myrtle |
45 |
500 |
380 |
A22 |
|
|
Clear Audio |
Victory Gold |
9 |
90 |
200 |
B26 |
|
Accurate |
50 |
500 |
600 |
A22 |
|
|
Discovery |
50 |
500 |
500 |
A22 |
|
|
Gamma |
50 |
500 |
500 |
A22 |
|
|
Insider Gold |
50 |
500 |
600 |
A22 |
|
|
Wood |
50 |
500 |
700 |
A22 |
|
|
Sigma Gold |
50 |
500 |
600 |
A22 |
|
|
Signature |
50 |
500 |
500 |
A22 |
|
|
Victory H |
50 |
500 |
600 |
A22 |
|
|
Denon |
DL 103 |
40 |
100 |
300 |
A22 |
|
DL 103 R |
14 |
100 |
250 |
B20 o A22 |
|
|
DL 301 Mk2 |
33 |
330 |
400 |
B20 o A22 |
|
|
DL 304 |
40 |
100 |
180 |
A22 |
|
|
DL 110 |
160 |
47000 |
1600 |
A22 o C6 |
|
|
DL 160 |
160 |
47000 |
1600 |
A22 o C6 |
